Werkingsprincipe van 1000 kVA droge transformator

Om de betrouwbaarheid van de GNEE te waarderenDroge transformator van 1000 kVAis het essentieel om de geavanceerde techniek achter de werking ervan te begrijpen. In tegenstelling tot traditionele olie--ondergedompelde eenheden, aDriefasige droge-transformatorvertrouwt op lucht- en vaste isolatiematerialen om de spanningsomzetting te beheren.



Als specialistFabrikant van droge transformatoren van gegoten harsGNEE maakt gebruik van de principes van elektromagnetische inductie gecombineerd met geavanceerde materiaalwetenschap om ervoor te zorgen dat de stroom veilig en efficiënt wordt teruggeschroefd voor toepassingen binnenshuis.





Op het meest fundamentele niveau is deDroge transformator van 1000 kVAwerkt op basis van de wet van Faraday van elektromagnetische inductie. Wanneer een wisselstroom (AC) door de primaire wikkeling stroomt, ontstaat er een variërende magnetische flux in de gelamineerde siliciumstalen kern. Deze flux reist vervolgens door dedroge kerntransformatoren induceert een spanning in de secundaire wikkeling.



Het 'Drie--fasen'-aspect verwijst naar de drie sets primaire en secundaire wikkelingen die rond de kern zijn gerangschikt. In eenDriefasige gegoten harstransformator, zijn deze fasen 120 graden verschoven, waardoor een evenwichtige en continue energiestroom ontstaat die essentieel is voor de zware- motoren en gevoelige servers die te vinden zijn in hoge- gebouwen en datacenters. Door de draaiverhouding van deze wikkelingen nauwkeurig- te ontwerpen, zorgt GNEE voor een nauwkeurige spanningsoutput met minimale energieafwijking.

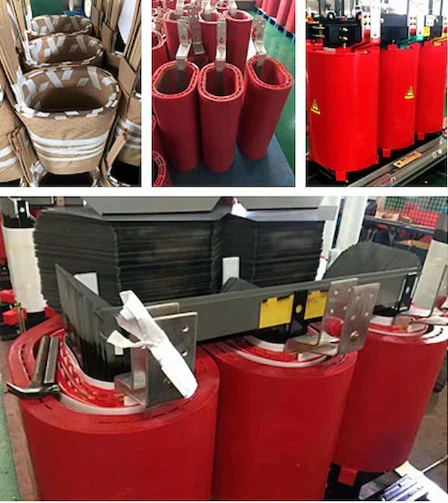

De kern, HV-wikkelingen en LV-wikkelingen van een giethars-stroomtransformator.





Een van de bepalende kenmerken van eenDroge transformator met gegoten spoelis de afwezigheid van vloeibaar koelmiddel. In onze fabriek gebruiken we een vacuümgietproces waarbij de hoog-spanningswikkelingen volledig zijn ingekapseld in epoxyhars. Hierdoor ontstaat eentransformator van het gietharstypedat ongevoelig is voor de "ademhalingsproblemen" waarmee olie-gevulde eenheden te maken krijgen.



Elektromagnetische stabiliteit:De hars houdt de wikkelingen in een stijve structuur en voorkomt mechanische trillingen die na verloop van tijd lawaai en slijtage veroorzaken.



Diëlektrische sterkte:De epoxy zorgt voor superieure isolatie, waardoor deDriefasige transformator voor binnenom hoogspanning te verwerken in een veel compacter frame.



Warmteafvoer:Hoewel het een "droog" systeem is, is degegoten hars stroomtransformatormaakt gebruik van luchtkanalen tussen de spoelen om natuurlijke convectie (AN) of geforceerde luchtkoeling (AF) mogelijk te maken om de warmte efficiënt van de kern af te voeren.





Efficiëntie is de hoeksteen van de ontwerpfilosofie van GNEE. ADroge-transformator met laag verliesbereikt een hoog rendement door twee soorten energieverlies aan te pakken: ijzerverlies en koperverlies.



IJzerverlies (geen-ladingsverlies):Door gebruik te maken van georiënteerd siliciumstaal van hoge-kwaliteit-in dedroge kerntransformatorminimaliseren we de energie die verloren gaat door hysteresis en wervelstromen in de kern zelf.



Koperverlies (belastingsverlies):Door gebruik te maken van hoog-zuiver elektrolytisch koper of aluminium voor de wikkelingen, kunnen onzedistributietransformator van gietharsminimaliseert de weerstand, waardoor meer stroom uw apparatuur bereikt en er minder als warmte wordt verspild.



Deze focus op het verminderen van verliezen is de reden waarom onzedroge distributietransformatoris de voorkeurskeuze voor LEED-gecertificeerde gebouwen en groene datacenters waar elke kilowatt telt.





Onderdeel	Functie in de 1000kVA Transformator	Materiaal/kenmerk
Magnetische kern	Biedt het pad voor magnetische flux	Koud-gewalst korrel-georiënteerd siliciumstaal
HV-wikkeling	Ontvangt hoogspanning van het elektriciteitsnet	Vacuüm-gegoten epoxyhars ingekapseld
LV-wikkeling	Levert getrapte-spanning aan de belasting	Koper-/aluminiumfolie met hoge-geleidbaarheid
Isolatiesysteem	Voorkomt elektrische vonken	Klasse F of H niet-brandbare materialen
Temperatuurregelaar	Bewaakt real-time spiraalwarmte	PT100-sensoren met digitaal display





Het werkingsprincipe vandroge gietharstransformatorenmaakt ze inherent veiliger voor dichtbevolkte gebieden. Omdat de isolatie stevig en niet-giftig is, is er geen enkel risico dat olielekken het grondwater vervuilen of brandgevaar veroorzaken in een kelder- of dakinstallatie.



Verder is dedistributietransformator van gietharsis ontworpen om "thermische schokken" op te vangen. Dit betekent dat wanneer een ziekenhuis plotseling apparatuur met een hoog-verbruik, zoals een MRI-machine, inschakelt, de transformator de snelle temperatuurstijging aankan zonder dat de isolatie barst-een veelvoorkomend faalpunt bij eenheden van lagere- kwaliteit.





Het werkingsprincipe begrijpen van aDroge transformator van 1000 kVAonthult waarom dit het hart is van de moderne elektrische infrastructuur. Van de precisie van dedroge kerntransformatorvoor de duurzaamheid van detransformator van het gietharstypeafwerking zorgt GNEE ervoor dat elk onderdeel is geoptimaliseerd voor prestaties.



Als veteraanfabrikanten van droge transformatoren van gegoten harscombineren we theoretische natuurkunde met praktische techniek om u te voorzien van eenDroge-transformator met laag verliesdat de tand des tijds doorstaat.

Vraag een offerte aan



Bent u op zoek naar een betrouwbare driefasige droge-transformator voor uw volgende project?

[STUUR NU EEN AANVRAAG]om met ons technisch team te spreken. Of je nu een standaard nodig hebtdroge distributietransformatorof een op maat-ontworpenDroge transformator met gegoten spoelGNEE beschikt over de fabriekscapaciteit en expertise om de perfecte oplossing rechtstreeks op uw locatie te leveren.



Wat is de primaire rol van olie in olie-ondergedompelde transformatoren?

De olie-in-olie-ondergedompelde transformatoren hebben een dubbele functie: isolatie en koeling. Het fungeert als een barrière om elektrische lekken te voorkomen en de gegenereerde warmte af te voeren, waardoor oververhitting en mogelijke elektrische storingen worden voorkomen.



Hoe vaak moet de diëlektrische sterktetest worden uitgevoerd?

Diëlektrische sterktetests worden doorgaans jaarlijks aanbevolen of zoals geadviseerd door de fabrikant, in overeenstemming met de operationele omstandigheden om optimale transformatorprestaties te behouden.



Waarom is het monitoren van het oliepeil essentieel voor het onderhoud van transformatoren?

Het monitoren van het oliepeil is van cruciaal belang omdat een laag oliepeil kan leiden tot oververhitting en een verminderd isolatievermogen, waardoor het risico op elektrische storingen toeneemt.



Welke maatregelen kunnen thermische overbelastingen in transformatoren voorkomen?

Preventieve maatregelen voor thermische overbelasting omvatten het optimaliseren van de belastingverdeling, het gebruik van geavanceerde koeltechnieken en continue temperatuurmonitoring met snelle corrigerende maatregelen wanneer dat nodig is.



Hoe kan thermische beeldvorming helpen bij het onderhoud van transformatoren?

Thermische beeldvorming legt infraroodbeelden vast om hotspots te identificeren die kunnen wijzen op elektrische problemen of potentiële defecten aan componenten, waardoor vroegtijdige interventie en preventie van grotere storingen mogelijk wordt.



Wat maakt olietransformatoren efficiënter dan droge-type alternatieven

Olietransformatoreenheden bereiken een superieur rendement door verbeterde koelmogelijkheden die een hogere vermogensdichtheid en minder verliezen mogelijk maken. De vloeistofisolatie zorgt voor een betere thermische geleidbaarheid in vergelijking met lucht, waardoor compactere ontwerpen met verbeterde elektrische prestaties mogelijk zijn. Moderne ontwerpen voor olietransformatoren behalen doorgaans een rendement van meer dan 99%, terwijl vergelijkbare droge- eenheden een rendement kunnen hebben dat enkele procentpunten lager ligt vanwege thermische beperkingen en ontwerpbeperkingen.
