2500 kVA distributietransformator: maximale overbelastingscapaciteit onder gecombineerde ONAN/ONAF-koeling

Voor industriële installaties, datacentra en grote commerciële complexen is de2500kVA distributietransformatoris een cruciaal bezit. Maar als de zomerpieken toeslaan of de productielijnen langer worden, vraagt ​​elke ingenieur zich af:Hoeveel overbelasting kan mijn 2500kVA-transformator eigenlijk aan?



Het antwoord ligt in de koelmethode-specifiekONAN/ONAF gecombineerde koeling.



Als professionele transformatorfabrikant met meer dan 18 jaar exportervaring,GNEEontwerpt en levert 2500kVA-units die veilig presteren25–33% extra capaciteitzonder de classificatie op het typeplaatje te wijzigen.



In deze gids worden de echte- beperkingen, materiaalkeuzes, dimensieplanning en vloeiende selectie uitgelegd, zodat u uw investering kunt maximaliseren.

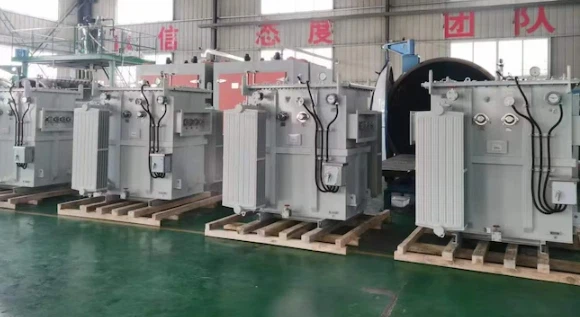

2500kVA distributietransformator





Meest moderne2500kVA distributietransformatorenzijn gebouwd met dubbele-trapskoeling:ONANvoor basislast enONAFvoor piekvraag. Het begrijpen van dit hybride systeem is de sleutel tot veilige overbelasting.



Wat is ONAN-koeling voor een unit van 2500 kVA?

ONAN (Olie Natuurlijke Lucht Natuurlijk):Geen fans. Hete transformatorolie stijgt op natuurlijke wijze naar radiatoren, waar de omgevingslucht passief stroomt.

• Basiscapaciteit: 2500 kVAcontinu.
• Beste voor:Stabiele belastingen, stille omgevingen (bijv. ziekenhuizen of residentiële onderstations).



Wat is ONAF-koeling voor een eenheid van 2500 kVA?

• ONAF (Olie Natuurlijk Luchtgeforceerd):Dezelfde oliecirculatie, maarventilatoren forceren luchtover de radiatoren, waardoor de warmte veel sneller wordt afgevoerd.
• Overbelastingscapaciteit (met ventilatoren aan):Typisch3125kVA tot 3333kVA(25-33% stijging).
• Beste voor:Industriële pieken, warme klimaten of noodback-up.



Maximale veilige overbelasting – richtlijnen van deskundigen

Koelmodus	Continue capaciteit	Noodcapaciteit van 2 uur	1-Uurpiek (met voorbelasting<80%)
Alleen ONAN	2500 kVA	2750kVA (met olietemperatuurwaarschuwing)	3000kVA (risico op versnelde veroudering)
ONAF ingeschakeld	3125kVA	3300kVA	3500kVA(alleen als omgevingstemperatuur<30°C)



Kritiek:Zelfs met ONAF moet de temperatuurstijging van de wikkelingen kleiner dan of gelijk blijven aan 65 graden volgens IEC 60076. GNEE-inbeddenglasvezel-optische wikkelingstemperatuursensorenin elke 2500 kVA-eenheid om veilige dynamische overbelasting mogelijk te maken.





Bij het opgeven van een2500kVA distributietransformatorgeleidermateriaal heeft rechtstreeks invloed op de kosten, grootte en efficiëntie.



Koperen wikkelingen – hogere kosten, betere prestaties

• Geleidbaarheid:Koper is ~40% beter geleidend dan aluminium.
• Maatvoordeel:Een koperen-gewikkelde transformator van 2500 kVA kan dat wel zijn15-20% kleinerqua voetafdruk en gewicht.
• Kracht:Beter bestand tegen kortsluiting- – essentieel voor industriële netwerken met frequente fouten.
• Levensduur:Koper kruipt of loslaat gedurende decennia niet.



Aluminiumwikkelingen – Lagere initiële kosten

• Kosten:Gebruikelijk30-35% goedkoperdan koper voor hetzelfde vermogen van 2500 kVA.
• Nadeel:Grotere doorsnede-nodig – resulteert in aomvangrijkere transformator(voegt ~300–400 mm toe aan de lengte).
• Risico:Vereist perfecte boutverbindingen; anders kan thermische uitzetting loskomen veroorzaken.



Snelle vergelijkingstabel (2500 kVA, 11/0,4 kV, 50 Hz)

Parameter	Koperen wikkelingen	Aluminium wikkelingen
Efficiëntie (@75% belasting)	99.2%	98.8%
Ongeveer. gewicht	4.200 kg	5.100 kg
Voetafdruk (L×B×H)	2400×1600×2200mm	2700×1750×2300mm
Kortsluitsterkte-	Uitstekend	Gematigd
Prijsindex	1.4x	1.0x
GNEE-aanbeveling	Industrieel/datacentrum	Landelijke / budgetprojecten





Veel GNEE-klanten sturen foto's van bestaande "bakstenen huizen" of compacte prefab onderstations met de vraag:Past hier een transformator van 2500 kVA?Het antwoord hangt af van de koelmethode en materiaalkeuze.



Typische afmetingen van een transformator van 2500 kVA (koper, gereed voor ONAN/ONAF)

Onderdeel	Lengte	Breedte	Hoogte
Tank (zonder radiatoren)	2000 mm	1200 mm	1800 mm
Met ONAN-radiatoren	2400 mm	1600 mm	2200 mm
Met ONAF-fans toegevoegd	+100 mm	dezelfde	+50 mm



Minimale vrije ruimtevereisten voor veilige bediening

• Luchtstroom:Ten minste800 mmaan alle zijden voor ONAN-koeling;1000 mmaan ventilatorzijde voor ONAF.
• Olie-insluiting:Zorg voor ruimte voor een opvangwand of lekbak (doorgaans 110% van het olievolume – ~3000 liter voor een unit van 2500 kVA).
• Deuropening:Als je een "behuizing" binnengaat, moet de deur er tenminste zijn2500 mm hoog × 1800 mm breed.
• Ventilatie:Zelfs met ONAF heeft de kamer inlaatlamellen en uitlaatventilatoren nodig, anders circuleert de warme lucht en mislukt de koeling.





Het olietype heeft invloed op de brandveiligheid, het milieurisico en de levensduur van de transformator. Voor een2500kVA distributietransformatorwerkend onder ONAN/ONAF-belastingen, hier is uw gids.



Minerale olie – de standaardkeuze

• Pluspunten:Laagste kosten, uitstekende diëlektrische sterkte, overal verkrijgbaar.
• Nadelen:Laag brandpunt (~160 graden) – hoog risico binnenshuis of in de buurt van brandbare materialen.
• Beste voor:Buitenstations, afgelegen gebieden of waar het budget voorop staat.



Natuurlijke ester (FR3) of synthetische ester

• Pluspunten: Fire point >300 graden (K-klasse vloeistof), biologisch afbreekbaar, verlengt de levensduur van papierisolatie met 5–8 jaar.
• Nadelen:2-3x duurder dan minerale olie, stroperiger (langzamere natuurlijke circulatie – vereist iets grotere radiatoren).
• Beste voor:Binneninstallaties, winkelcentra, ziekenhuizen, ecologisch gevoelige locaties.



Snelle selectietabel

Vloeistoftype	Vuurpunt	Biologisch afbreekbaar	ONAN/ONAF-impact	Premium versus mineraal
Minerale olie	160 graden	Nee	Standaard prestaties	0%
Natuurlijke ester (FR3)	330 graden	Ja	+5% radiatorgrootte nodig	+120%
Synthetische ester	310 graden	Gedeeltelijk	Geen verandering	+150%



Of je nu kiestONANvoor de eenvoud ofONAFvoor maximale flexibiliteit, de2500kVA distributietransformatorkan leverentot 3333kVAwanneer gespecificeerd en correct bediend. Koperen wikkelingen geven u een kleinere voetafdruk; aluminium bespaart initiële kosten. Minerale olie werkt buitenshuis; Esterolie beschermt mensen en de planeet.



Raad uw overbelastingsmarge niet.Stuur GNEE uwbelastingsprofiel, omgevingstemperatuur en onderstationfoto's. Onze engineers zullen binnen 8 uur antwoorden met:

• A aangepaste overbelastingsberekeningstabel(ONAN versus ONAF voor uw specifieke site)
• Koper versus aluminium offerte+ maatschets
• Aanbeveling voor minerale versus esterolieop basis van brandrisico



Ontvang een offerte



Veelgestelde vragen



Hoeveel olie zit er in een transformator van 2500 kVA?

De transformatorolie van een op een pad-gemonteerde transformator van 2500 kVA, 13,8 kv is383 gal. 2500 Het gewicht van de kva-transformator is ongeveer 13889 pond. Normaal gesproken kan 1 x 40 hoofdkwartier vier eenheden van 2500 kva, 13,8 kV op een pad-gemonteerde transformator naar Noord-Amerika laden.



Hoeveel weegt een transformator van 2500 kva?

2500 kva transformatorgewicht isongeveer 13889 pond. Normaal gesproken kan 1 x 40 hoofdkwartier vier eenheden van 2500 kva, 13,8 kV op een pad-gemonteerde transformator naar Noord-Amerika laden.



Hoeveel kW kan een transformator van 2500 kVA aan?
Het hangt af van de arbeidsfactor. Met een typische industriële arbeidsfactor van 0,85 kan hij ongeveer 1,5 kg aan2125 kW(2500 *0,85) echt vermogen. Bij een arbeidsfactor van één kan hij 2500 kW aan.



Wat is de volledige belastingsstroom bij 480V?
Een driefasige transformator van 2500 kVA- heeft doorgaans een stroom bij volledige belasting van3007 versterkersbij 480V. Bij 240V is dit 10.416 ampère, en bij 600V is dit 2406 ampère.



Wat is de typische efficiëntie?
De efficiëntie is vaak groter dan 99% en voldoet vaak aan of overtreft de mondiale regels voor ecologisch-ontwerp (zoals DOE 2016).



Kan het overbelast worden?
Ja, koper-gewikkelde transformatoren van 2500 kVA maken vaak overbelasting op korte- termijn mogelijk tot 150% van de nominale capaciteit (bijvoorbeeld gedurende niet meer dan 2 uur), op voorwaarde dat de olietemperatuur wordt gecontroleerd (minder dan of gelijk aan 95 graden)
