Koper versus. Aluminiumwikkelingen: materiaalkeuze voor distributietransformatoren

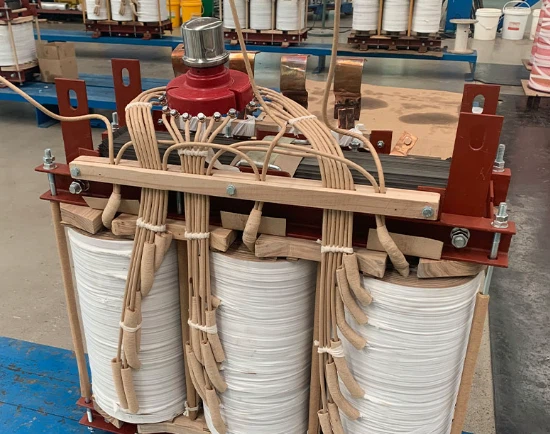

Koperen wikkelingen en aluminium wikkelingenvan distributietransformatoren zijn de belangrijkste onderscheidende factoren die hun prestaties, kosten en levensduur beïnvloeden. Er zijn aanzienlijke verschillen tussen de twee op het gebied van materiaaleigenschappen, elektrische prestaties, zuinigheid en bedienings- en onderhoudsvereisten.



Dit artikel analyseert vanuit meerdere perspectieven om een ​​uitgebreid inzicht te geven in hun verschillen.





Verliezen en efficiëntie



Koperen wikkelingen hebben een hoge elektrische geleidbaarheid, wat resulteert in lagere koperverliezen bij dezelfde stroomsterkte. Een transformator van 1000 kVA met koperen wikkelingen heeft bijvoorbeeld koperverliezen die 15%-25% lager zijn dan een transformator met aluminium wikkelingen bij bedrijf op volle belasting. Het bespaart elektriciteit tijdens langdurig gebruik-en voldoet aan de energiebesparende ontwerpvereisten.

Aluminiumwikkelingen hebben een lage elektrische geleidbaarheid, dus hun doorsnede-moet worden vergroot om de weerstand te verminderen. De koperverliezen zijn echter nog steeds iets hoger en het rendement is 1%-3% lager.



Overbelastingscapaciteit



Koperen wikkelingen hebben een hoog smeltpunt (1083 graden) en uitstekende thermische stabiliteit. Bij overbelasting stijgt de temperatuur langzaam en raakt de isolatie niet snel beschadigd. Ze zijn 1-2 uur bestand tegen overbelasting.

Aluminiumwikkelingen hebben een laag smeltpunt (660 graden). Bij overbelasting stijgt de temperatuur snel, wat gemakkelijk leidt tot isolatieveroudering of kortsluiting. Ze zijn slechts bestand tegen overbelasting gedurende minder dan 30 minuten, dus de laadsnelheid moet strikt worden gecontroleerd.



Temperatuurstijging en warmteafvoer



Koperen wikkelingen hebben een hoge thermische geleidbaarheid (401 W/(m·K)), waardoor een snelle warmteoverdracht en een lagere temperatuurstijging mogelijk zijn (5-10K lager dan die van aluminium wikkelingen).

Aluminiumwikkelingen hebben een lage thermische geleidbaarheid (237 W/(m·K)), waardoor warmte zich gemakkelijk ophoopt. Er moeten grotere radiatoren of verbeterde constructies worden ontworpen; anders wordt de levensduur van de isolatie verkort.



Parameter	Koperen wikkeling	Aluminium wikkeling
Elektrische geleidbaarheid (20 graden)	58 MS/m	37 MS/m
Transversale vereiste-	gegeven	1.6
Dikte	8,9 g/cm³	2,7 g/cm³
Treksterkte	200–250 MPa	70–140 MPa
Smeltpunt	1083 graden	660 graden
Thermische geleidbaarheid	401 W/m·K	237 W/m·K
Materiaalkosten LME 3M Cu/Al Gem (maart-augustus 2025)	US$ 9.785/ton	US$ 2.610/ton





Initiële aanschafkosten

Als we als voorbeeld een olie-ondergedompelde distributietransformator van 2500 kVA nemen, zijn de grondstofkosten van het aluminium-gewikkelde model 40%–60% lager dan die van de koper-gewonden versie, met een totaal prijsverschil voor de apparatuur van 30%–50%. Het gebruik van aluminium-gewikkelde transformatoren kan de initiële investeringen in energieprojecten effectief verminderen.



Operationele en onderhoudskosten op lange termijn-

Omdat ze profiteren van lage wikkelverliezen, genereren koper-gewikkelde transformatoren aanzienlijke besparingen op de energiekosten tijdens langdurig gebruik-, wat de hogere initiële aanschafkosten volledig kan compenseren. Bovendien bieden koperen wikkelingen stabiele prestaties en een langere onderhoudscyclus, waardoor de dagelijkse bedrijfs- en onderhoudskosten effectief worden verlaagd.

Aluminium-gewikkelde transformatoren hebben inherent hogere vermogensverliezen, wat leidt tot 5%–10% hogere jaarlijkse elektriciteitskosten. Ondertussen vereist de versnelde veroudering van de isolatie, veroorzaakt door hoge bedrijfstemperaturen, frequentere routine-inspecties en onderhoud, waardoor de operationele uitgaven op de lange- termijn verder stijgen.



Verschil in levensduur

Koper vertoont uitstekende chemische stabiliteit en hoge-temperatuurbestendigheid. De standaard ontworpen levensduur van koper-gewikkelde transformatoren bedraagt ​​25-30 jaar onder normale bedrijfsomstandigheden.

Aluminiummaterialen zijn gevoelig voor oxidatie, en de voortdurende hoge- temperatuurwerking van aluminiumwikkelingen verergert de veroudering van componenten. De ontworpen levensduur van aluminium-gewikkelde transformatoren is slechts 15-20 jaar, veel korter dan die van koper-gewikkelde producten.







In China, waar de Huawei-fabriek is gevestigd, gebruiken het State Grid en de reguliere markt voornamelijk koper-kerntransformatoren. Het gebruik van aluminium-kerntransformatoren in het Chinese staatsnet wordt door leveranciers beschouwd als een ernstige daad van bezuinigingen en zal resulteren in zware straffen. Gezien het rendement op de investering gebruiken de meeste nieuwe energiecentrales echter aluminium-kerntransformatoren in hun verpakte onderstations om de bouwkosten te verlagen.



Wereldwijd heeft 80% van de distributietransformatoren een kern van aluminium-. Landen zoals die in het Midden-Oosten en Rusland gebruiken aluminium-kerntransformatoren. De belangrijkste reden is het aanzienlijke kostenvoordeel, dat in hoge mate aansluit bij de kernbehoeften van grootschalige infrastructuuraanleg in het Midden-Oosten en de grote dekking van het elektriciteitsnet in Rusland (vooral in afgelegen gebieden) voor "goedkope- goedkope en lichtgewicht apparatuur". Tegelijkertijd kan het ook de afhankelijkheid van geïmporteerde koperbronnen verminderen, waardoor de economie en de stabiliteit van de toeleveringsketen in evenwicht worden gebracht.







Toepasbare scenario's voor koperwikkelingen

1. Regio's met langdurige-volledige- belasting en frequente overbelasting van de belasting, inclusief stedelijke energievoorzieningsgebieden en industrieparken met een stabiel en hoog energieverbruik.

2. Technische projecten met strikte energie-besparingsnormen en hoge eisen voor een stabiele werking op de lange- termijn, zoals gemeentelijke energietechniek en ondersteunende energiefaciliteiten voor grote ondernemingen.

3. Zware bedrijfsomgevingen, waaronder hoge temperaturen, hoge luchtvochtigheid en corrosieve kustatmosferen, waar hoge stabiliteit en oxidatieweerstand vereist zijn.



Toepasbare scenario's voor aluminiumwikkelingen

1. Landelijke stroomvoorzieningsgebieden met lage belastingssnelheden, een stabiele en lage stroomvraag en kleine belastingschommelingen.

2. Tijdelijke infrastructuurprojecten, inclusief stroomvoorziening op bouwplaatsen en tijdelijke stroomdistributiefaciliteiten in woonwijken.

3. Kosten-gevoelige projecten die prioriteit geven aan lage initiële investeringen en regelmatig routineonderhoud en apparatuurinspectie mogelijk maken.



Vraag een offerte aan



De keuze van de transformatorwikkeling is geen eenvoudige koper- of aluminiumkeuze, maar een belangrijke beslissing die de stabiliteit op de lange- termijn, de energiekosten en het levenscyclusrendement van uw transformator bepaalt. Blinde kosten-verlaging of over-specificaties leiden gemakkelijk tot meer stroomverlies, frequente fouten en een kortere levensduur. Om de levenscycluswaarde van uw project te maximaliseren, heeft u eenscenario-gebaseerde, kosten-geoptimaliseerde wikkeloplossingafgestemd op uw werkelijke belasting, omgeving en bedrijfscyclus.









Vraag: Wat zijn de belangrijkste prestatieverschillen tussen koper-gewonden en aluminium-gewonden transformatoren? Voor welke scenario's zijn ze respectievelijk geschikt?

A: De kernverschillen concentreren zich op drie belangrijke dimensies:

Energie-efficiëntie: De geleidbaarheid van koperen wikkelingen (58 MS/m) is veel hoger dan die van aluminium (37 MS/m). Voor 1000 kVA-modellen is het koperverlies bij volledige- belasting 15%-25% lager en is het rendement 1%-3% hoger;

Overbelastingscapaciteit en hittebestendigheid: Koper heeft een smeltpunt van 1083 graden en is 1-2 uur bestand tegen overbelasting, terwijl aluminium (smeltpunt 660 graden) slechts maximaal 30 minuten bestand is tegen overbelasting;

Levensduur en stabiliteit: De ontwerplevensduur van koperen wikkelingen is 25-30 jaar, vergeleken met 15-20 jaar voor aluminium wikkelingen.



Vraag: De initiële aanschafkosten van aluminium-gewikkelde transformatoren zijn 30%-50% lager dan die van koperen-gewikkelde transformatoren. Wat is kosteneffectiever- voor langdurig gebruik?

A: De beslissing moet gebaseerd zijn op "servicecyclus + belastingsfactor":

Scenario's voor korte- en lage- belasting (bijvoorbeeld tijdelijke bouwlocaties, landelijke stroomdistributiegebieden): aluminium wikkelingen hebben 30%-50% lagere initiële kosten (als we 2500 kVA in olie-ondergedompelde modellen als voorbeeld nemen). Wanneer de belastingsfactor laag is, is het verschil in koperverlies klein, waardoor aluminiumwikkelingen kosteneffectiever worden;

Scenario's voor lange- termijn en volledige- belasting (bijvoorbeeld industrieparken, gemeentelijke techniek): hoewel koperen wikkelingen hogere initiële kosten hebben, besparen ze 5%-10% op de jaarlijkse elektriciteitskosten, en kan het initiële prijsverschil binnen 2-5 jaar worden terugverdiend. Met een ongeveer 10 jaar langere levensduur en lagere exploitatie- en onderhoudskosten zijn koperen wikkelingen gedurende de gehele levenscyclus zuiniger.



Vraag: Voor welke problemen zijn aluminium-gewikkelde transformatoren gevoelig in hoge- temperaturen, vochtige omgevingen of bij frequente overbelasting? Hoe kun je ze vermijden?

A: De belangrijkste tekortkomingen van aluminiumwikkelingen zijn "gemakkelijke oxidatie + hoge temperatuurstijging": in hoge- temperatuur- en vochtige omgevingen versnelt de oxidatiesnelheid van aluminiumdraden, wat leidt tot een verhoogde contactweerstand en versnelde veroudering van de isolatie; bij frequente overbelasting stijgt de temperatuur snel, wat gemakkelijk kortsluitingsfouten kan veroorzaken. Vermijdingsoplossingen:

Als aluminium wikkelingen moeten worden geselecteerd, optimaliseer dan het ontwerp van de radiator (vergroot het warmteafvoeroppervlak) en controleer de belastingsfactor strikt (vermijd langdurig gebruik-van meer dan 50% van de nominale belasting);

Voor hoge{0}} temperatuur-, vochtige en frequente overbelastingsscenario's (bijvoorbeeld industrieparken aan de kust) geeft u prioriteit aan koperen wikkelingen - hun thermische geleidbaarheid (401 W/m·K) is 1,7 keer die van aluminium, met een temperatuurstijging die 5-10 K lager is en een sterkere chemische stabiliteit, waardoor de bovengenoemde problemen kunnen worden vermeden.



Vraag: Wat zijn de selectievoorkeuren in verschillende regio's over de hele wereld?

A: 80% van de distributietransformatoren wereldwijd hebben een kern van aluminium-. Rusland (85%) en het Midden-Oosten (70%) hebben het hoogste percentage vanwege de vraag naar lage kosten en lichtgewicht, gevolgd door Europa (60%) en Azië-Pacific (70%). Slechts 20% van de transformatoren in Europa en Noord-Amerika maakt gebruik van aluminium kernen, met een grotere focus op energiebesparing en een lange levensduur.
