Storingen in tapwisselaars en inspectiemethoden voor oliegevulde distributietransformatoren van 1500 kVA

In energiedistributiesystemen isTap Changer-fouten en inspectiemethoden voorOliegevulde distributietransformatoren van 1500 kVA zijn essentieel voor het handhaven van spanningsstabiliteit en operationele veiligheid.



BijGNEEWij zijn een professionele transformatorfabrikant sinds 2008, gespecialiseerd in olie-ondergedompelde transformatoren, drukapparatuur en staalmaterialen met sterke OEM/ODM-mogelijkheden. Met uitgebreide exportervaring en strikte kwaliteitscontrole bieden wij betrouwbare transformatoroplossingen en technische ondersteuning aan wereldwijde klanten.



De kraanwisselaar is een cruciaal onderdeel in een oliegevulde distributietransformator van 1500 kVA. Het past de spanningsniveaus aan om aan de belastingsvereisten te voldoen. Door veelvuldig gebruik en mechanische slijtage zijn kraanwisselaars echter gevoelig voor storingen. Het begrijpen van deze problemen en het implementeren van effectieve inspectiemethoden kan de levensduur van apparatuur aanzienlijk verlengen en de stilstandtijd verminderen.





Structuur van de kraanwisselaar in oliegevulde distributietransformatoren van 1500 kVA

Een kraanwisselaar omvat doorgaans:

• Tik op selector
• Omschakelschakelaar
• Contactsysteem
• Bedieningsmechanisme



Er zijn twee hoofdtypen:

• Uit-circuit-tapwisselaar (OCTC)
• Aan-laadtapwisselaar (OLTC)

Elk type heeft verschillende onderhoudsvereisten, maar beide zijn van vitaal belang voor de spanningsregeling.



Werkingsprincipe van kraanwisselaar in oliegevulde distributietransformatoren van 1500 kVA

Tap-wisselaars passen de verhouding van de windingen van de transformatorwikkelingen aan om de uitgangsspanning te regelen. Dit wordt bereikt door te schakelen tussen verschillende kraanposities. Soepel schakelen zorgt voor een ononderbroken stroomvoorziening en voorkomt spanningsschommelingen.

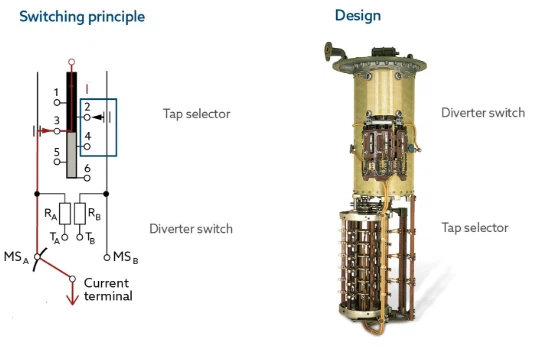

Interne structuur van de tikwisselaar





Mechanische fouten in de kraanwisselaar van 1500 kVA oliegevulde distributietransformatoren

Mechanische slijtage is een van de meest voorkomende problemen:

• Contactslijtage of vervorming
• Lente vermoeidheid
• Storing in het tandwielmechanisme
• Verkeerde uitlijning van bewegende delen

Deze fouten kunnen leiden tot onjuist schakelen of volledig falen.



Elektrische fouten in de kraanwisselaar van 1500 kVA oliegevulde distributietransformatoren

Elektrische storingen omvatten:

• Contactoververhitting
• Vonken en koolstofafzetting
• Isolatie kapot
• Kortsluiting tussen kranen

Deze problemen kunnen ernstige schade veroorzaken als ze niet tijdig worden ontdekt.



Olie-Verwante fouten in de kraanwisselaar van oliegevulde distributietransformatoren van 1500 kVA

Transformatorolie speelt een sleutelrol bij isolatie en koeling:

• Olievervuiling
• Binnendringend vocht
• Verminderde diëlektrische sterkte
• Een slechte olieconditie versnelt de verslechtering van de tapwisselaar



Transformator werkplaats assemblagelijn





Visuele inspectie voor kraanwisselaar van 1500 kVA oliegevulde distributietransformatoren

Routinematige visuele inspectie omvat:

• Controle van olielekkage rond het kraanwisselaarcompartiment
• Abnormaal geluid waarnemen tijdens bedrijf
• Inspecteren van externe indicatoren en positiemarkeringen
• Visuele controles zijn eenvoudig maar effectief voor het vroegtijdig opsporen van fouten



Elektrische testen voor kraanwisselaar van 1500 kVA oliegevulde distributietransformatoren

Geavanceerde testmethoden zijn onder meer:

• Contactweerstandsmeting
• Dynamische weerstandsmeting (DRM)
• Testen van isolatieweerstand
• Timingtest voor schakelvolgorde

Deze tests bieden nauwkeurig inzicht in de interne omstandigheden.



Olieanalyse voor kraanwisselaar van 1500 kVA oliegevulde distributietransformatoren

Olietesten zijn cruciaal voor het diagnosticeren van interne fouten:

• Analyse van opgeloste gassen (DGA)
• Vochtgehalte testen
• Doorslagspanningstest

Olieanalyse helpt bij het detecteren van vonken en oververhitting in de kraanwisselaar.





Regulier onderhoudsplan voor kraanwisselaar van 1500 kVA oliegevulde distributietransformatoren

Een gestructureerd onderhoudsplan moet het volgende omvatten:

• Periodiek inspectieschema
• Tijdige vervanging van versleten contacten
• Smering van mechanische onderdelen
• Oliefiltratie of vervanging

Preventief onderhoud vermindert onverwachte storingen.



Beste praktijken voor het verlengen van de levensduur van kraanwisselaars in oliegevulde distributietransformatoren van 1500 kVA

Vermijd overmatige schakelhandelingen

• Zorg voor een goede belastingsbalans
• Bewaak de temperatuur en bedrijfsomstandigheden
• Gebruik isolatieolie van hoge-kwaliteit

Als u deze praktijken volgt, bent u verzekerd van betrouwbaarheid op de lange- termijn.



Verzending en verpakking van transformatoren





Parameter	Waarde
Nominaal vermogen	1500 kVA
Tik op Bereik	±5% / ±2×2.5%
Tik op Posities	5 – 9 posities
Tik op Wisselaartype	OCTC/OLTC
Schakelmethode	Handmatig / Gemotoriseerd
Nominale spanning	10 kV / 11 kV / 33 kV
Isolatieniveau	Standaard IEC
Koelmethode	ONAN / ONAF
Olietype	Minerale olie





Expertise in tapwisselaarfouten en inspectiemethoden voor oliegevulde distributietransformatoren van 1500 kVA

• 18+ jaar productie-ervaring
• Geavanceerde productie- en testapparatuur
• Strikte naleving van IEC/ANSI-normen
• Professionele technische ondersteuning



Betrouwbare levering en service voor oliegevulde distributietransformatoren van 1500 kVA

• Snelle levering en wereldwijde exportmogelijkheden
• Op maat gemaakte kraanwisselaaroplossingen
• Uitgebreide after--service
• Technische begeleiding voor installatie en onderhoud

We streven ernaar duurzame, hoogwaardige- transformatoren te leveren die voldoen aan de uiteenlopende behoeften van de industrie.





BegripStoringen in tapwisselaars en inspectiemethoden voor oliegevulde distributietransformatoren van 1500 kVAis essentieel om een ​​stabiele spanningsregeling te garanderen, onverwachte storingen te voorkomen en de levensduur van de transformator te verlengen. Door de juiste inspectietechnieken en preventieve onderhoudsstrategieën te implementeren, kunnen operators de uitvaltijd en onderhoudskosten aanzienlijk verminderen.

Vraag een offerte aan



👉 Heeft u betrouwbare 1500kVA oliegevulde distributietransformatoren of deskundige ondersteuning voor kraanwisselaars nodig? Neem vandaag nog contact op met GNEE voor een oplossing op maat en een concurrerende offerte!





Wat veroorzaakt abnormaal geluid, vonken of vonken in de kraanwisselaar van een in olie-ondergedompelde transformator?

Het wordt meestal veroorzaakt door slecht contact van de schakelcontacten, onvoldoende veerdruk, verslechterde isolatieolie, interne vuilophoping of gedeeltelijke ontlading. Ernstige vonkontladingen kunnen leiden tot kortsluiting en doorbranden.



Waarom blijft de spanning onveranderd na het afstellen van de kraanwisselaar van een in olie-ondergedompelde transformator?

Veelvoorkomende oorzaken zijn onder meer mechanisch vastlopen, losgekoppelde verbindingen, verbrande of gelaste contacten, defecte motoraandrijving of uitval van het stuurcircuit. De transformator moet onmiddellijk worden uitgeschakeld voor inspectie.



Welke risico's brengt een ernstige olielekkage bij de kraanwisselaar van een in olie-ondergedompelde transformator met zich mee?

Olielekkage vermindert het oliepeil en de isolatiesterkte, waardoor vocht en stof binnendringen, wat interne ontlading, contactoxidatie en zelfs doorbranden van de kraanwisselaar veroorzaakt.



Waarom werkt de kraanwisselaar van een in olie-ondergedompelde transformator plotseling niet meer elektrisch?

Mogelijke redenen zijn onder meer motorstoring, defecte eindschakelaar, abnormaal stuurvermogen, mechanische blokkering of activering van de vergrendelingsbeveiliging. Geforceerde bediening kan het mechanisme beschadigen.



Moet ik te maken krijgen met zwartgeblakerde olie en een vreemde geur uit de kraanwisselaar van een in olie-ondergedompelde transformator?

Ja. Zwarte olie duidt op contactablatie, veroudering van de isolatie of interne ontlading. Als u het apparaat blijft gebruiken, kan dit leiden tot kapotte isolatie, struikelen of zelfs brand.



Welke risico's worden veroorzaakt door een onnauwkeurige indicatie van de kraanpositie van een in olie-ondergedompelde transformator?

Een los of verplaatst indicatiemechanisme leidt tot een verkeerde inschatting van de versnellingspositie, wat resulteert in abnormale spanning, slechte werking van beveiligingsapparatuur en potentiële veiligheidsrisico's.
