Overbelastingswerking en veiligheidsbescherming van 1000 kVA olie-ondergedompelde transformator

Als professionalfabrikant van oliegevulde transformatorenmet meer dan 18 jaar ervaring in de sector,GNEEis gespecialiseerd in de R&D, productie en wereldwijde levering van hoogwaardige stroomapparatuur.



Bij het beheren van eenBuitenstroomtransformatoris het begrijpen van de grenzen van de werking ervan van cruciaal belang voor de stabiliteit van het elektriciteitsnet. De1000 kVA olie-ondergedompelde transformatoris een hoeksteen van de moderne energiedistributie, maar de levensduur ervan hangt sterk af van de manier waarop het omgaat met belastingsschommelingen en welke veiligheidsmechanismen er zijn om catastrofaal falen te voorkomen.





De1000 kVA oliegevulde transformatoris ontworpen om te werken op zijn nominale capaciteit onder standaard temperatuuromstandigheden. In toepassingen in de echte-wereld dwingen pieken in de vraag de eenheid echter vaak in het gebied van "overbelasting". Ditdriefasige olie-ondergedompelde transformatorkan tijdelijke overbelastingen aan, maar dit moet strikt worden beheerd volgens de principes van thermische veroudering.



Overbelastingsbedrijf wordt doorgaans in twee categorieën verdeeld: normaal toegestane overbelasting en noodoverbelasting. Voor een1000 kVA olie-ondergedompelde transformator, treedt een normale overbelasting op tijdens piekuren wanneer de omgevingstemperatuur laag is, waardoor de transformator warmte effectief kan afvoeren zonder de temperatuurlimiet van de isolatie te overschrijden.

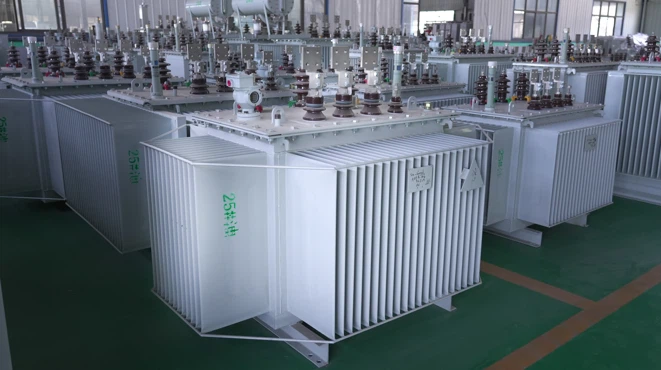

de werkplaats van de GNEE-fabriek toont een rij oliegevulde distributietransformatoren van 1000 kVA, klaar voor inspectie





De kern van eenolie-ondergedompelde transformatoris het koelsysteem. In een 1000 kVA-unit dient de minerale olie zowel als isolator als als warmteoverdrachtsmedium. Wanneer de belasting groter wordt dan 1000 kVA, nemen de koperverliezen toe, wat leidt tot een snelle stijging van de wikkelings- en top-olietemperaturen.



Als de temperatuur de ontwerplimiet overschrijdt (meestal 95 graden tot 105 graden voor klasse A-isolatie), begint de isolatie van cellulosepapier versneld af te breken. Voor elke 6 tot 8 graden stijging boven de limiet wordt de levensduur van de transformator feitelijk gehalveerd. Daarom is het monitoren van dematen oliegevulde transformatorenen de bijbehorende koelfasen (ONAN/ONAF) zijn essentieel voor een veilige werking.







Om de veiligheid te garanderen van eendriefasige olie-ondergedompelde transformator, verschillende gespecialiseerdin olie ondergedompelde transformatoronderdelenzijn geïntegreerd in het systeem:

• Buchholz-relais:Dit is de primaire verdediging tegen interne fouten. Het detecteert gasophoping veroorzaakt door kleine vonkontladingen of ernstige diëlektrische storingen.
• Overdrukventiel (PRV):Bij een interne kortsluiting verdampt de olie direct. De PRV laat deze druk ontsnappen om te voorkomen dat de tank scheurt.
• Olietemperatuurindicator (OTI) en wikkelingstemperatuurindicator (WTI):Deze leveren realtimegegevens-en kunnen alarm- of uitschakelsignalen activeren als de1000 kVA oliegevulde transformatorveilige thermische drempels overschrijdt.
• Magnetische oliepeilmeter:Zorgt ervoor dat de kern en de wikkelingen volledig onder water blijven om flashovers te voorkomen.

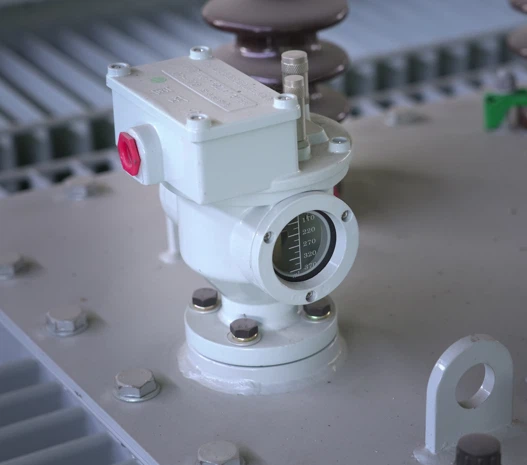

Detailfoto van dichtbij- van de overdrukklep op een GNEE 1000 kVA-transformator





Vóór eventuele1000 kVA olie-ondergedompelde transformatorAls het de GNEE-faciliteit verlaat, ondergaat het een rigoureuze proceduretesten van met olie gevulde transformatoren. Veiligheidsbescherming gaat niet alleen over de onderdelen; het gaat om de integriteit van het hele systeem.



Onze tests omvatten:

• Diëlektrische sterktetest:Om ervoor te zorgen dat de olie zonder defecten hoge spanning kan weerstaan.
• Analyse van opgeloste gassen (DGA):Om potentiële interne problemen te identificeren voordat ze tot mislukking leiden.
• Gedeeltelijke ontladingstest:Om de kwaliteit van het isolatiesysteem in deoliegevulde distributietransformatoren.
• Hittestijgingstest:Om te verifiëren dat het koelsysteem de nominale belasting van 1000 kVA en de toegestane overbelasting aankan.





Functie	Specificatie
Nominaal vermogen	1000 kVA
Transformatortype	Olie ondergedompeld / olie gevuld
Aantal fasen	Drie fasen
Primaire spanning	6kV, 10kV, 11kV, 20kV, 33kV (aanpasbaar)
Secundaire spanning	0,4 kV, 0,415 kV, 0,433 kV
Koelmethode	ONAN (Olie Natuurlijke Lucht Natuurlijk)
Vectorgroep	Dyn11 / Yzn11 / Yyn0
Impedantie spanning	4.0% - 5.0%
Isolatieklasse	Klasse A
Standaardnaleving	IEC 60076, IEEE C57.12.00





Het goede kiezenfabrikanten van oliegevulde transformatorenis de eerste stap in het garanderen van de operationele veiligheid. BijGNEE, gebruiken we hoogwaardige-kernen van siliciumstaal en zeer-zuurstof-zuivere koperen wikkelingen om verliezen en warmteontwikkeling te minimaliseren. Onsoliegevulde distributietransformatorenzijn gebouwd om bestand te zijn tegen zware buitenomgevingen, waardoor ze de voorkeur verdienen voor industriële installaties, locaties voor hernieuwbare energie en stedelijke netwerken.



Wij bieden uitgebreide documentatie en ondersteuning voor iedereenmaten oliegevulde transformatoren, zodat uw engineeringteam over de precieze gegevens beschikt die nodig zijn voor beveiligingsrelaisinstellingen en onderhoudsschema's.



Een transformator van 1000 kVA wordt veilig verpakt in een versterkte houten kist voor internationale verzending.





Samenvattend: de1000 kVA olie-ondergedompelde transformatoris een robuuste machine die veeleisende ladingen kan hanteren, op voorwaarde dat de overbelastingswerking wordt bewaakt en de veiligheidsbeschermingssystemen goed worden onderhouden-. Van het Buchholz-relais tot geavanceerde thermische bewaking: elk onderdeel speelt een rol bij het voorkomen van stilstand en het garanderen van de veiligheid.



Als een vertrouwde leider in de industrie,GNEEstreeft ernaar hoge-prestaties te leveren1000 kVA oliegevulde transformatorendie voldoen aan de hoogste internationale veiligheidsnormen. Doe geen concessies aan de kern van uw elektriciteitsdistributiesysteem.

Vraag een offerte aan



Bent u op zoek naar een betrouwbare 1000 kVA olie-ondergedompelde transformator voor uw volgende project?

Neem vandaag nog contact op met GNEE voor gedetailleerd technisch advies en een concurrerende offerte.



Veelgestelde vragen



Wat is de primaire rol van olie in olie-ondergedompelde transformatoren?

De olie-in-olie-ondergedompelde transformatoren hebben een dubbele functie: isolatie en koeling. Het fungeert als een barrière om elektrische lekken te voorkomen en de gegenereerde warmte af te voeren, waardoor oververhitting en mogelijke elektrische storingen worden voorkomen.



Hoe vaak moet de diëlektrische sterktetest worden uitgevoerd?

Diëlektrische sterktetests worden doorgaans jaarlijks aanbevolen of zoals geadviseerd door de fabrikant, in overeenstemming met de operationele omstandigheden om optimale transformatorprestaties te behouden.



Waarom is het monitoren van het oliepeil essentieel voor het onderhoud van transformatoren?

Het monitoren van het oliepeil is van cruciaal belang omdat een laag oliepeil kan leiden tot oververhitting en een verminderd isolatievermogen, waardoor het risico op elektrische storingen toeneemt.



Welke maatregelen kunnen thermische overbelastingen in transformatoren voorkomen?

Preventieve maatregelen voor thermische overbelasting omvatten het optimaliseren van de belastingverdeling, het gebruik van geavanceerde koeltechnieken en continue temperatuurmonitoring met snelle corrigerende maatregelen wanneer dat nodig is.



Hoe kan thermische beeldvorming helpen bij het onderhoud van transformatoren?

Thermische beeldvorming legt infraroodbeelden vast om hotspots te identificeren die kunnen wijzen op elektrische problemen of potentiële defecten aan componenten, waardoor vroegtijdige interventie en preventie van grotere storingen mogelijk wordt.



Wat maakt olietransformatoren efficiënter dan droge-type alternatieven

Olietransformatoreenheden bereiken een superieur rendement door verbeterde koelmogelijkheden die een hogere vermogensdichtheid en minder verliezen mogelijk maken. De vloeistofisolatie zorgt voor een betere thermische geleidbaarheid in vergelijking met lucht, waardoor compactere ontwerpen met verbeterde elektrische prestaties mogelijk zijn. Moderne ontwerpen voor olietransformatoren behalen doorgaans een rendement van meer dan 99%, terwijl vergelijkbare droge- eenheden een rendement kunnen hebben dat enkele procentpunten lager ligt vanwege thermische beperkingen en ontwerpbeperkingen.



Hoe lang kunnen olietransformatoren doorgaans werken voordat ze moeten worden vervangen?

Goed-onderhouden olietransformatoreenheden bereiken regelmatig een levensduur van 30-40 jaar, waarbij veel installaties 50 jaar of langer met succes functioneren. De levensduur is afhankelijk van factoren zoals belastingspatronen, omgevingsomstandigheden en onderhoudskwaliteit. Regelmatige olieanalyses en conditiemonitoring maken een optimalisatie van de levensduur van de apparatuur mogelijk, terwijl er vooraf wordt gewaarschuwd voor mogelijke problemen. Deze langere levensduur maakt olietransformatortechnologie zeer kosteneffectief vanuit levenscyclusoverwegingen.
