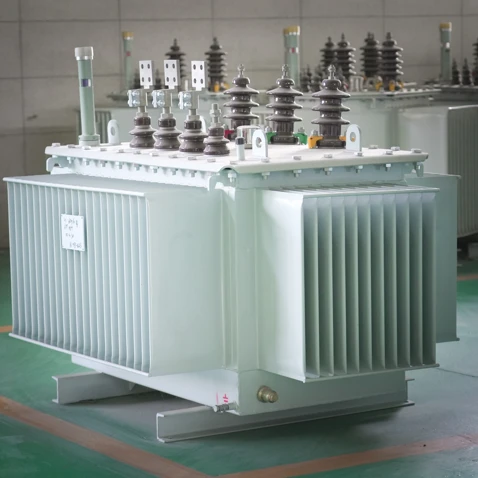

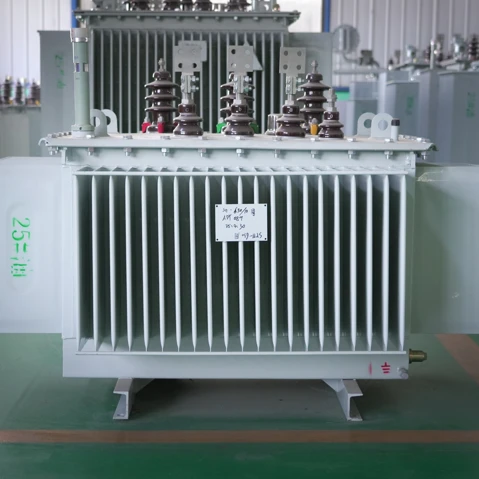

Wat is de temperatuurstijgingslimiet voor een olie-ondergedompelde transformator van 630 kVA-?

Aangepast ontwerp en kwaliteitscertificering - Op maat gemaakt voor u



630 kVA is meer dan alleen een capaciteit; het markeert het punt waarop een project het stadium van ‘formele industriële energievoorziening’ betreedt.

Zodra de capaciteit 630 kVA bereikt, betreedt het project echt het kerngebied van industriële- elektriciteit. Deze specificatie wordt het meest gebruikt door energiebedrijven en technische ontwerpinstituten - die een gemiddelde capaciteit en flexibele configuratie bieden, geschikt voor een breed scala aan complexe toepassingen. Het wordt algemeen erkend als de ‘gouden capaciteit’ in de industriële energiedistributie.



Weet u niet zeker of 630 kVA precies geschikt is voor uw belasting?

Stuur ons uw dagelijkse laadprofiel – gratis capaciteitsanalyse binnen 24 uur.



GNEE Elektrischis een transformatorfabrikant en dienstverlener die R&D, productie, verkoop, technische ondersteuning en kant-en-klare EPC-oplossingen integreert. Als technologie-gedreven onderneming zijn we erkend als een nationale high- hightech onderneming. Van onze 630 kVA-transformatoren tot onze volledige productlijn: elke unit ondergaat een strenge kwaliteitscontrole, waardoor stabiele prestaties en betrouwbare kwaliteit worden gegarandeerd.



De temperatuurstijgingslimiet is een van de meest kritische factoren die de levensduur en operationele veiligheid van een transformator beïnvloeden. Overmatige temperatuurstijging kan de veroudering van de isolatie versnellen, de efficiëntie verminderen en uiteindelijk leiden tot permanente transformatorstoringen.



Volgens de normen IEC 60076 en GB/T 6451 (cellulose-isolatie van klasse A, benchmarkomstandigheden: omgevingstemperatuur 40 graden, hoogte kleiner dan of gelijk aan 1000 m) zijn de typische temperatuurstijgingslimieten als volgt:



Ontwerpreferentie hotspot-temperatuur: ongeveer 98 graden, met een typische hotspot-marge van ongeveer 23 K boven de gemiddelde wikkelingstemperatuur.



Industrie breed geaccepteerd6 graden verouderingsregel: Elke permanente stijging van 6 K boven de ontworpen hot{1}} temperatuur zal de verouderingssnelheid van de isolatie ruwweg verdubbelen en de verwachte levensduur halveren.



Voorbeeld: Bij een omgevingstemperatuur van 40 graden betekent een stijging van de wikkelingstemperatuur van 65K dat de gemiddelde wikkelingstemperatuur ongeveer 105 graden kan bereiken. Continu gebruik boven deze limiet zal de veroudering van de isolatie aanzienlijk versnellen en de kans op oververhittingsfouten vergroten.

Opmerking: De grenzen voor temperatuurstijging moeten worden gecorrigeerd voor hoogten boven 1000 m. Voor volledig afgedichte transformatoren of locaties met hoge omgevingstemperaturen (bijvoorbeeld continu 50 graden), is een extra ontwerp van de thermische marge vereist. GNEE kan gerichte berekeningen voor de temperatuurstijging uitvoeren op basis van werkelijke projectparameters.



Transformatortekening 630 KVA



Werken in een warm klimaat of op grote hoogte?

Ontvang een herziene berekening van de temperatuurstijging, op maat gemaakt voor uw locatie.



Verschillende factoren kunnen ervoor zorgen dat een transformator van 630 kVA de temperatuurstijgingslimiet overschrijdt, waardoor de levensduur van de isolatie mogelijk wordt verkort en het risico op storingen toeneemt.



Transformator overbelasting

Bij gebruik boven de nominale capaciteit van 630 kVA ontstaan ​​extra wikkelverliezen en warmte. Voortdurende overbelasting is een van de meest voorkomende oorzaken van overmatige temperatuurstijging van transformatoren.



Hoge omgevingstemperatuur

De temperatuurstijgingslimiet van een 630 kVA-transformator is doorgaans gebaseerd op een omgevingstemperatuur van 40 graden. In warme streken zoals het Midden-Oosten, Afrika en Zuidoost-Azië kunnen hogere omgevingstemperaturen de wikkel- en olietemperaturen aanzienlijk verhogen.



Uitdagingen in tropische en woestijnklimaten:



De referentieomgevingstemperatuur voor de temperatuurstijgingslimieten is vastgesteld op een dagelijks gemiddelde van40 graden. In Zuidoost-Azië (zoals Vietnam en de Filippijnen), Zuid-Azië (India, Pakistan) en alle Golfregio’s van de GCC overschrijdt de gemiddelde zomertemperatuur echter regelmatig de temperatuur.45 graden. In deze gebieden wordt het temperatuurverschil voor de warmtedissipatie (ΔT) van de transformator aanzienlijk kleiner, waardoor het overschrijden van de temperatuurstijging veel waarschijnlijker wordt onder dezelfde belastingsomstandigheden.



Daarom raadt GNEE aan om voor exportprojecten die deze regio's bedienen, transformatoren te ontwerpen met voldoende temperatuurstijgingsmarge (een vrije marge van 5~10K) en deze uit te rusten met isolatieolie met een hoog{2}}brandpunt- (bijv. bèta-olie) als standaardconfiguratie om de thermische stabiliteit te verbeteren.



Harmonische vervorming

Niet-lineaire belastingen zoals VFD's, zonne-energie-omvormers en industriële apparatuur produceren harmonischen die extra verliezen en interne verwarming veroorzaken, waardoor de transformator heter wordt dan verwacht.



Slechte ventilatie

Onvoldoende luchtstroom rond de transformator kan voorkomen dat de warmte effectief wordt afgevoerd. Dit komt vooral veel voor in binnenstations en besloten installatieruimtes.



Problemen met het koelsysteem

Verstopte radiatoren, een laag oliepeil, olielekkage of defecten aan de koelventilator kunnen de efficiëntie van de warmteafvoer verminderen en ervoor zorgen dat de transformator de toegestane temperatuurstijgingslimiet overschrijdt. Regelmatige monitoring en onderhoud zijn essentieel om een ​​in olie ondergedompelde transformator van 630 kVA binnen veilige temperatuurgrenzen te laten werken en betrouwbaarheid op de lange- termijn te garanderen.



Langdurig gebruik boven 120 graden kan onomkeerbare schade aan de isolatie veroorzaken.





Elektrische parameters

·Spanningsbereik: 6–38,5 kV

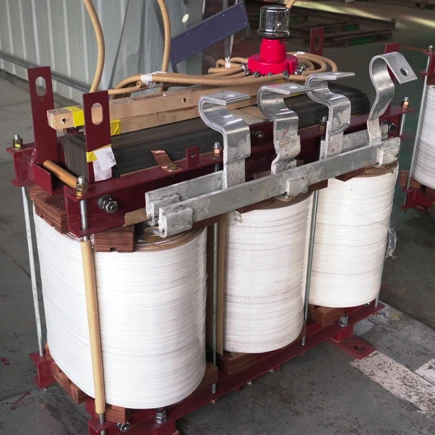

·Materiaal wikkeling: koper of aluminium
·Vectorgroep: Dyn11, Yyn0, Yzn11
·Energie-efficiëntieniveau: Er zijn drie niveaus beschikbaar waaruit u kunt kiezen



Structuur en installatie

·Behuizing en beschermingsklasse: IP20, IP44, IP54
·Installatietype: Vloer-gemonteerd, Skid-gemonteerd, Pad-gemonteerd
·Kabelinvoer: kan worden aangepast aan de bedradingsvereisten
·Ontwerp voor ruisonderdrukking: aanpasbare structuur met weinig- ruis



Speciale functies en accessoires

·Bewakings- en beveiligingsapparatuur: temperatuurbewaking, vochtigheidsbewaking, overstroombeveiliging
·Koelsysteem: ONAN,ONAF,AN,AF
·Speciale omgevingsaanpassing: grote hoogte, lage temperatuur, enz.
·Aangepast logo en verpakking: aangepast aan uw vereisten

Optionele accessoires

Accessoires voor transformatoren spelen een cruciale rol bij het monitoren van de werking, de veiligheidsbescherming en het dagelijks onderhoud. Het zijn onmisbare componenten die kunnen bijdragen aan een stabiele werking van transformatoren op de lange- termijn.
➡️Oliepeilindicator
➡️ Olietemperatuurindicator
➡️ Drukontlastingsapparaat

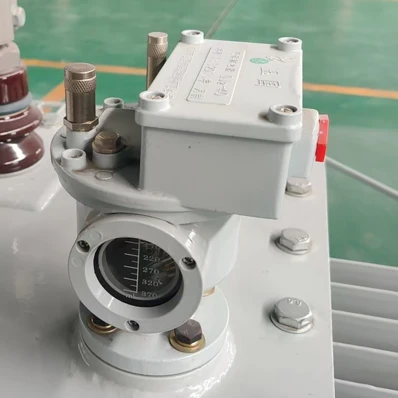

➡️ Buchholz-estafette
➡️ Radiator

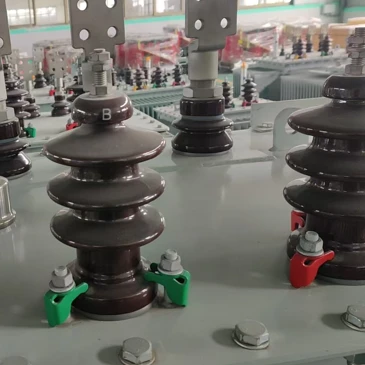

➡️ Verschillende soorten bussen

...



• Gecertificeerde kwaliteit– Nationale high- onderneming. Alle 630kVA-transformatoren voldoen aan IEC 60076 en GB/T 6451. Temperatuurstijging: wikkeling kleiner dan of gelijk aan 65K, topolie kleiner dan of gelijk aan 55K, kern kleiner dan of gelijk aan 80K.
• Aangepast ontwerp– Spanning 6–38,5 kV, Cu/Al-wikkelingen, Dyn11/Yyn0/Yzn11, IP20–IP54, ONAN/ONAF, plus volledige accessoires (Buchholz, olie-indicator, enz.).
• Toepassing-Bewezen– 630 kVA ondersteunt 200–300 woningen, een winkelcentrum van 10.000 m², 5–8 irrigatiepompen of gemiddelde fabrieksbelastingen met een tarief van 70–85%.
• Volledige transparantie– Gedetailleerde tekeningen, volledig specificatieblad (IS 1180, 11/0,433kV, Dyn11, 2920kg) en berekening van de vrije belasting.



Kies GNEE voor een transformator op maat van uw project – niet aangepast uit voorraad.



Van gouden capaciteitsselectie en gecertificeerde temperatuurstijgingslimieten tot IEC--compatibele prestaties en volledig maatwerk: GNEE levert een 630 kVA-transformator die past bij uw reële- omstandigheden, en niet alleen maar een gegevensblad.



Toch leveranciers aan het vergelijken of wachten op onduidelijke offertes?
Laten we praten. Stuur uw projectspecificaties – wij reageren binnen 24 uur met een duidelijk voorstel, tekeningen en begroting.



Vraag een offerte aan



Is de temperatuurstijging hetzelfde als de temperatuur van de transformator?

Nee. Temperatuurstijging heeft betrekking op het verschil tussen de temperatuur van de transformator en de omgevingstemperatuur.



Wat is de maximaal toegestane temperatuur voor een transformator van 630 kVA?

Typisch rond de wikkelingstemperatuur van 105 graden onder IEC-omstandigheden.



Hoe lang kan een transformator boven de temperatuurstijgingslimiet blijven werken?

Noodoverbelasting op korte- termijn kan acceptabel zijn, maar continu gebruik boven de ontwerplimieten verkort de levensduur aanzienlijk.



Kan een transformator herstellen na oververhitting?

Tijdelijke oververhitting veroorzaakt mogelijk geen onmiddellijke storing, maar herhaalde oververhitting versnelt permanent de veroudering van de isolatie.



Waarom vallen transformatoren uit door oververhitting?

Omdat een te hoge temperatuur de isolatie vernietigt, wat leidt tot diëlektrische storingen en interne kortsluitingen.



wat is een 630 kva-transformator? wat betekent 630 kva?

De 630 kVA-transformator is een distributieapparaat met een nominaal vermogen van 630 kVA. kVA is de afkorting voor kilovolt-ampère, de eenheid van schijnbaar vermogen. De belangrijkste functie is het veranderen van de spanning, het verzenden en distribueren van elektrische energie. De meest gebruikelijke functie is het omzetten van hoog-elektriciteit in laag-elektriciteit voor dagelijks gebruik. Het wordt vaak geïnstalleerd op plaatsen met een gemiddeld elektriciteitsverbruik om stabiele stroom te leveren.



Wat is het laadvermogen van een transformator van 630 kVA?

Het laadvermogen verschilt van het nominale vermogen.
Nominaal vermogen is een vaste waarde die door de fabrikant is ingesteld. Het nominale vermogen van een 630 kVA-transformator is bijvoorbeeld precies 630 kva. Het is de maximale capaciteit waarmee de apparatuur langdurig stabiel kan functioneren onder ideale omstandigheden, en de waarde blijft onveranderd.

Draagvermogen geeft aan hoeveel belasting de transformator daadwerkelijk aankan. Het is dynamisch en kan worden beïnvloed door feitelijke werkomstandigheden. Wanneer de omgeving goed geventileerd is, een lage temperatuur heeft of gedurende een korte periode wordt gebruikt, kan het laadvermogen iets hoger zijn dan het nominale vermogen (bijvoorbeeld een overbelasting op korte- termijn van 10% tot 20%); wanneer de omgevingstemperatuur hoog is, de warmteafvoer slecht is of er sprake is van belastingen met een lage vermogensfactor, kan het laadvermogen lager zijn dan het nominale vermogen.



Wat is het nullastverlies van een 630 kVA-transformator?

Geen-belastingsverlies is een fundamenteel type verlies voor een transformator. Het maakt deel uit van het vermogen dat wordt gedissipeerd door een transformator van 630 kva. De nullastverliezen van verschillende transformatoren zijn verschillend.

Geen-belastingsverlies heeft betrekking op het verlies aan elektrische energie dat wordt gegenereerd wanneer de transformator is aangesloten op de nominale spanning en de secundaire zijde zich in een open- circuitstatus bevindt, dat wil zeggen zonder dat er elektrische apparatuur is aangesloten. Dit verlies komt voornamelijk door het hysteresisverlies en het wervelstroomverlies van de kern.

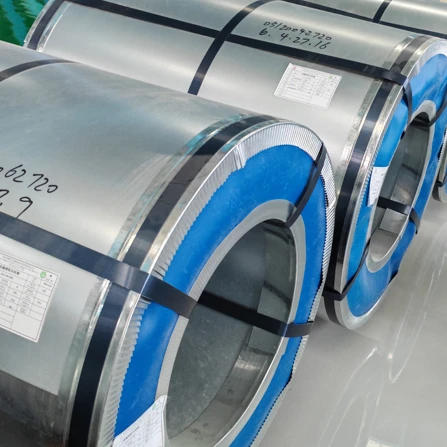

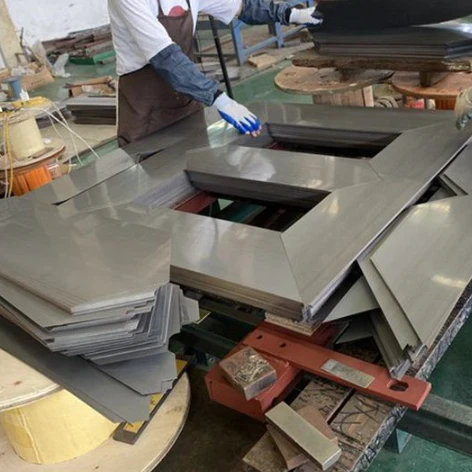

Zolang de transformator is ingeschakeld, ongeacht of deze lasten draagt ​​of niet, blijft dit deel van het verlies stabiel. De omvang van het verlies hangt nauw samen met het materiaal en het productieproces van de kern. Kernen gemaakt van beter materiaal hebben een lager nullastverlies.
