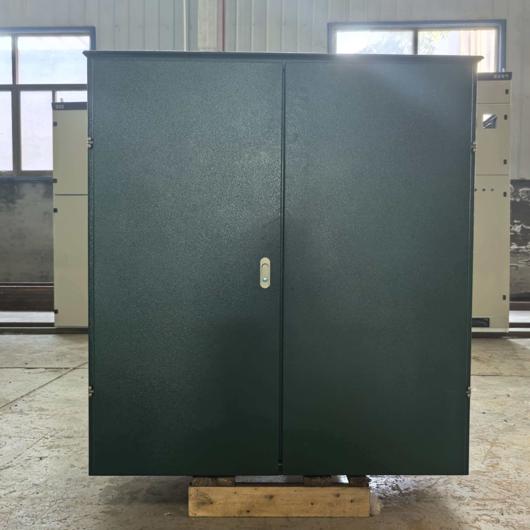

Elektrische verdeelkast

Henan GNEE Electric Co., Ltd. is een van de meest betrouwbare fabrikanten en leveranciers van elektrische verdeelkasten in China. Als u een op maat gemaakte elektrische verdeelkast, gemaakt in China, gaat kopen, ontvangt u graag een offerte van onze fabriek. Kwaliteitsproducten en een redelijke prijs zijn beschikbaar.

Wat is een elektrische verdeelkast?

Eenelektrische verdeelkastis het hart van elk elektrisch systeem. Het ontvangt stroom van de hoofdvoeding en verdeelt deze in meerdere hulpcircuits -, elk beschermd door een stroomonderbreker of zekering. In plaats van elektriciteit overal tegelijk naartoe te sturen, regelt en organiseert de verdeelkast de stroom, waardoor uw energiesysteem veilig, efficiënt en beheersbaar wordt.

Je hoort het misschien ook wel eenverdeelbord (DB), paneel bord, breker paneel, elektrisch paneel, ofPDU (stroomverdeeleenheid). De naam verandert afhankelijk van de regio en de toepassing, maar de kernfunctie blijft hetzelfde: de elektrische stroom veilig distribueren daar waar deze nodig is.

In een elektrische verdeelkast komt de binnenkomende stroom binnen via de hoofdkabel, wordt aangesloten op een stroomrail en wordt vervolgens via individuele stroomonderbrekers gedistribueerd naar secundaire circuits zoals verlichting, stopcontacten, HVAC-systemen en apparaten. Elk circuit kan onafhankelijk worden bestuurd en beveiligd, wat betekent dat een fout in één circuit geen gevolgen heeft voor het hele systeem.

Hoe werkt een elektrische verdeelkast?

Een elektrische verdeelkast werkt als een verkeersregelaar voor elektriciteit. Het neemt stroom op van de hoofdtoevoerlijn en stuurt deze via afzonderlijke circuits naar verschillende gebieden of apparaten.

Hier volgt een eenvoudige stap-voor-stap:

1. Er komt stroom in de doos- Elektriciteit stroomt van de hoofdvoedingskabel naar de verdeelkast via de hoofdschakelaar of stroomonderbreker.
2. De stroom wordt in meerdere circuits opgesplitst- De stroomrail distribueert elektriciteit naar individuele stroomonderbrekers, die elk naar een specifiek gebied leiden (keuken, werkplaats, machinelijn, enz.).
3. Beveiligingsapparaten bewaken de stroom- Stroomonderbrekers (MCB's), aardlekschakelaars en SPD's controleren voortdurend elk circuit. Als er een overbelasting, kortsluiting of lekkage wordt gedetecteerd, wordt de stroom naar dat circuit automatisch uitgeschakeld.
4. Elektriciteit bereikt de eindapparaten- Veilige, gereguleerde stroom stroomt van elke onderbreker naar lampen, stopcontacten, motoren en apparaten via speciale bedrading.
5. Load-balancering- De verdeelkast zorgt ervoor dat geen enkel circuit meer kan leveren dan de nominale capaciteit, waardoor oververhitting en brandgevaar worden voorkomen.

Deze georganiseerde aanpak houdt in dat als er één circuit een probleem heeft, alleen dat circuit uitschakelt - en de rest van het gebouw normaal blijft functioneren. Deze isolatiemogelijkheid is een van de belangrijkste veiligheidsvoorzieningen van elke elektrische verdeelkast.

Belangrijkste componenten van een elektrische verdeelkast

In elke elektrische verdeelkast vindt u een aantal essentiële componenten die het elektrische systeem beheren, controleren en beschermen. Als u deze componenten begrijpt, kunt u de juiste configuratie voor uw project specificeren.

Stroomonderbrekers (MCB's)

Automatische beveiligingen die schakelen en de stroom uitschakelen wanneer er te veel stroom door een circuit stroomt, waardoor schade door overbelasting en kortsluiting wordt voorkomen. Verkrijgbaar in B-, C- en D-tripcurves.

Aardlekschakelaars (RCD's/RCBO's)

Detecteer lekstroom en schakel de stroom onmiddellijk uit als er elektriciteit stroomt op plaatsen waar dit mensen niet zou moeten beschermen tegen elektrische schokken, vooral in natte ruimtes zoals badkamers en keukens.

Overspanningsbeveiligingsapparaten (SPD's)

Absorbeer overtollige spanning als gevolg van blikseminslagen, netwisselingen of gebruik van zware apparatuur en bescherm gevoelige elektronica zoals computers en smart home-systemen tegen plotselinge schade.

Busbaren

Koperen of aluminium geleiders die stroom van de hoofdingang naar elke stroomonderbreker transporteren. Hoogwaardige- stroomrails zorgen voor een efficiënte stroomgeleiding met minimale warmteontwikkeling.

Hoofdschakelaar/isolator

Het centrale bedieningspunt dat het hele systeem in één keer kan uitschakelen. Essentieel voor veilig onderhoud en noodstroomuitval.

Behuizing

De beschermende behuizing - gemaakt van vlam-vertragend ABS/PC-plastic of gepoeder-gecoat staal - dat alle interne componenten beschermt tegen stof, vocht en fysieke schokken.

Optionele add-ons-zijn onder meer digitale energiemonitoringsystemen, timermodules, deurbeltransformatoren en afstandsbediening- voor slimme stroomverdeelkasten.

Soorten elektrische verdeelkasten

Niet alle elektrische verdeelkasten zijn hetzelfde. Verschillende gebouwen en toepassingen vereisen verschillende typen. Hier is een uitgebreide vergelijking om u te helpen bepalen welke verdeelkast het beste bij uw behoeften past:

Toepassingen voor elektrische verdeelkasten

Elektrische verdeelkasten worden gebruikt in een breed scala aan omgevingen - van kleine huizen tot grote industriële complexen. Dit zijn de meest voorkomende toepassingen:

Residentieel

Huizen, appartementen en villa's - beheren de verlichting, keukenapparatuur, HVAC, stopcontacten in de badkamer en EV-opladers over meerdere circuits.

Commercieel

Kantoren, winkelcentra, restaurants - die grotere elektrische belastingen ondersteunen met aparte circuits voor AC, IT-apparatuur, verlichting en keukens.

Industrieel

Fabrieken, magazijnen, datacentra - gebouwd om hoge spanningen, zware machines en missie-kritieke 24/7 activiteiten aan te kunnen, met aangepaste veiligheidsfuncties.

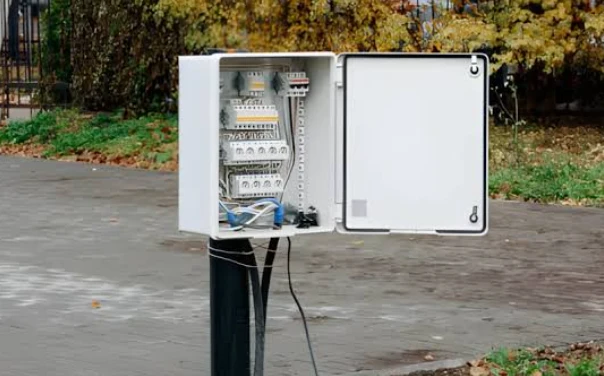

Buiten- en weerbestendig

Bouwplaatsen, buitenevenementen en tijdelijke stroomopstellingen - Behuizingen met IP65/IP66-classificatie die bestand zijn tegen regen, stof en barre omstandigheden.

Kritieke en back-upstroom

Ziekenhuizen, telecomfaciliteiten en afgelegen zonne-installaties - waar stabiele, ononderbroken stroom niet-onderhandelbaar is. Vaak gecombineerd met omschakelaars en generatoren.

Evenementen en entertainment

Concerten, tentoonstellingen, filmsets - draagbare stroomdistributie-eenheden (PDU's) voor podiumverlichting, geluidssystemen en verkoopstands met snelle, flexibele installatie.

Specificaties elektrische verdeelkast

Het kiezen van het juiste formaat elektrische verdeelkast is van cruciaal belang voor de veiligheid en-toekomstbestendigheid. Te klein en de draden raken oververhit en onderhoud wordt moeilijk. Te groot, en je verspilt budget en ruimte.

Hier vindt u een naslaggids voor algemene specificaties:

Standaardafmetingen van elektrische verdeelkasten per toepassing

• Kleine huizen / appartementen:4-weg naar 8-weg, eenfasig, IP30–IP40, kunststof behuizing
• Middelgrote woningen/kantoren:8-weg naar 12-weg, enkel- of driefasig, IP40, kunststof of staal
• Grote woningen / commercieel:12-weg naar 18-weg, driefasig, IP40–IP54, stalen behuizing
• Industriële faciliteiten:18-weg naar 36-weg+, driefasig, IP54–IP66, staal/roestvrij staal
• Buiteninstallaties:4-weg naar 24-weg, driefasig, IP65-IP66, staal of glasvezel

Voordelen van het gebruik van een elektrische verdeelkast

Een hoogwaardige elektrische verdeelkast is een investering in veiligheid, efficiëntie en gemoedsrust. Dit zijn de belangrijkste voordelen:

Installatie- en onderhoudstips voor elektrische verdeelkasten

Een goede installatie en regelmatig onderhoud zijn essentieel om uw elektrische verdeelkast tientallen jaren veilig te laten werken. Dit is wat je moet weten:

Professionele installatie

• Huur altijd eenerkend elektricienvoor installatie. Een slechte installatie kan kortsluiting, oververhitting of brand veroorzaken.
• Zorg ervoor dat de doos op een toegankelijke hoogte -, doorgaans 1,5–1,8 meter van de vloer, wordt gemonteerd voor residentiële installaties.
• Laat voldoende ruimte rond de doos vrij voor ventilatie en noodtoegang. - Bewaar spullen nooit in de buurt.
• Controleer of alle aansluitingen goed zijn aangedraaid om losse bedrading en vonken te voorkomen.

Belangrijke installatiestappen

• Monteer de behuizing veilig aan de muur (opbouw of inbouw-gemonteerd per ontwerp).
• Voer de hoofdvoedingskabel in via het daarvoor bestemde kabelinvoerpunt.
• Installeer de rail en sluit de inkomende hoofdstroom aan.
• Monteer stroomonderbrekers, aardlekschakelaars en SPD's op de DIN-rail.
• Sluit uitgaande circuits aan op elke onderbreker met geleiders van de juiste maat.
• Verbind neutrale en aardstaven; controleer of alle aansluitingen veilig zijn.
• Test elk circuit op continuïteit, polariteit en isolatieweerstand voordat u het onder spanning zet.
• Label elk circuit duidelijk voor toekomstige identificatie en onderhoud.

Onderhoudscontrolelijst

• Inspecteer de doos elke zes tot twaalf maanden op tekenen van schade door hitte, corrosie of losse verbindingen.
• Controleer of de stroomonderbrekers geactiveerd zijn en correct gereset zijn. - Vervang de stroomonderbrekers die tijdens normaal gebruik warm aanvoelen.
• Test aardlekschakelaars maandelijks met de ingebouwde-testknop om er zeker van te zijn dat de lekbescherming werkt.
• Houd de deur van de behuizing gesloten, behalve tijdens inspectie of onderhoud, om delen onder spanning te beschermen tegen stof en vocht.
• Plan elke 2 à 3 jaar een professionele thermografische inspectie om hotspots op te sporen voordat deze defecten gaan vertonen.
• Update de circuitlabels telkens wanneer de bedrading wordt gewijzigd. - ongelabelde panelen creëren veiligheidsrisico's tijdens het oplossen van problemen.

Veelgestelde vragen

Hoe kies ik het juiste formaat elektrische verdeelkast?

Om de juiste grootte van de elektrische verdeelkast te kiezen, telt u de benodigde circuits en houdt u rekening met 20-30% voor toekomstige uitbreiding. Gangbare formaten variëren van 4-weg tot 24-weg. Houd ook rekening met de spanning (230V eenfasig of 400V driefasig), IP-classificatie (IP30–IP44 voor binnen, IP54–IP66 voor buiten) en het materiaal van de behuizing (ABS, PC-plastic of metaal).

Wat is het verschil tussen een verdeelkast en een verdeelbord?

De termen worden vaak door elkaar gebruikt. "Verdeelkast" of "DB-kast" is gebruikelijk in IEC-markten (Europa, Azië), terwijl "verdeelkast" of "paneelbord" vaker voorkomt in Noord-Amerika. Beide verwijzen naar dezelfde component die elektrische stroom verdeelt over vertakte circuits.

Welke IP-waarde heb ik nodig voor een elektrische verdeelkast voor buiten?

Voor elektrische verdeelkasten buitenshuis wordt een IP-waarde van IP54 tot IP66 aanbevolen. IP65 is de meest gebruikelijke keuze voor installaties buitenshuis, omdat het bescherming biedt tegen binnendringend stof en waterstralen. Voor zware omgevingen met directe blootstelling aan water biedt IP66 verbeterde bescherming.

Wanneer heb ik RCCB/RCBO en SPD nodig in mijn verdeelkast?

RCCB of RCBO biedt bescherming tegen lekkage en is essentieel voor de veiligheid in ruimtes die worden blootgesteld aan vocht (badkamers, keukens, buiten). SPD (Surge Protection Device) wordt aanbevolen overal waar overspanningsrisico bestaat, in gebieden die gevoelig zijn voor blikseminslag, onstabiele netwerken of installaties met gevoelige elektronische apparatuur, zoals computers en slimme thuissystemen.
